在電路設計中，保護我們的產品免受ESD損壞是必須要考慮的。靜電放電（簡稱 ESD） 是一種非常高的電壓尖峰，很容易損壞集成電路和低功率半導體等小信號器件。最常見的ESD就是由人體接觸電子設備引起的，特別是冬天我們摸金屬門把手會經常被電到也是靜電在搗鬼。電荷在人體內部積累，然后當身體的任何部位接觸到任何東西時，這些電荷就會放電，從而產生非常高的電壓尖峰，今天主要匯總一下保護設備免受 ESD 損壞的幾種方法。

1.鉗位二極管電路

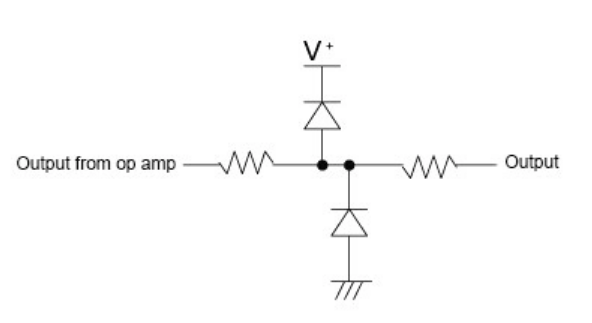

一般IC內部會集成，需要注意有些引腳可能沒有集成，需要查閱對應的規(guī)格書進行確認，鉗位二極管其保護能力一般有限，防護浪涌的功率不能過大，也就是ESD電壓不能過高，具體可參考規(guī)格書。

2.TVS二極管保護電路

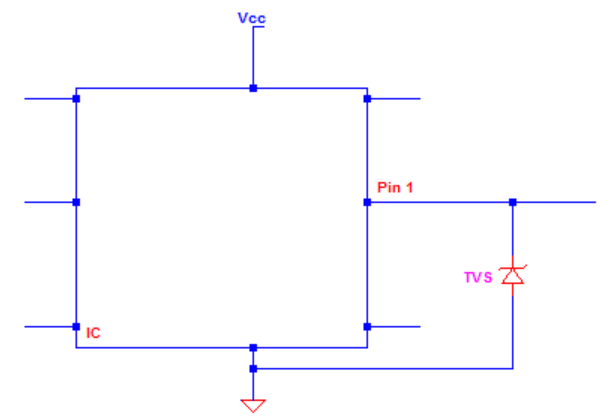

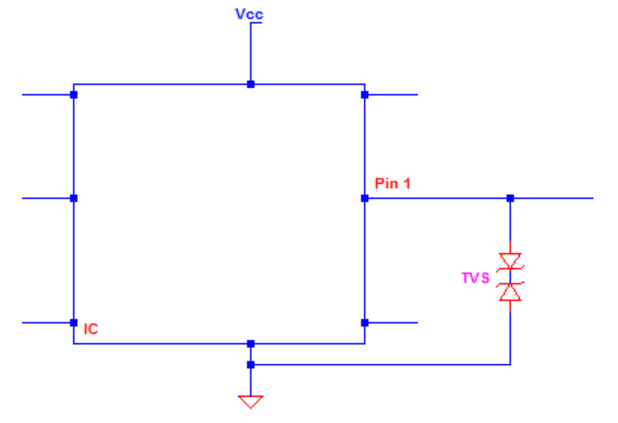

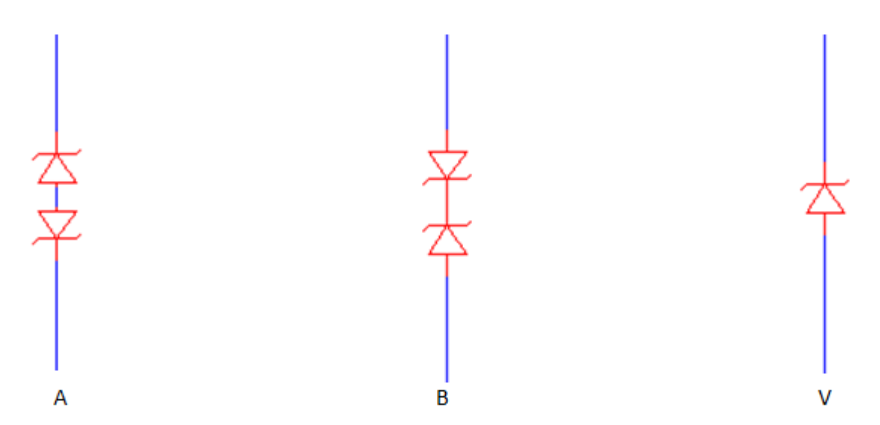

TVS的中文全稱是瞬態(tài)電壓抑制器，它是比較快速的鉗位二極管，但它不是普通的PN結二極管，它和上面的鉗位二極管電路中的二極管可不同。TVS可與齊納二極管相媲美，一旦達到其擊穿電壓，電壓就會被鉗位。位達到擊穿電壓時它處于開路狀態(tài)下圖中圖A和B是雙向TVS，而C是單向 TVS。雙向TVS可以防護正或負電壓尖峰ESD。但單向的只能抑制一個方向的尖峰。

3.齊納二極管保護電路

使用齊納二極管作為 ESD保護與單向TVS的原理相同。齊納二極管的缺點是它不如TVS保護速度快，考慮到與 TVS 相同尺寸的齊納二極管，它只能處理更小的能量尖峰電壓。所以一般更推薦TVS。

4.高頻電容器保護電路

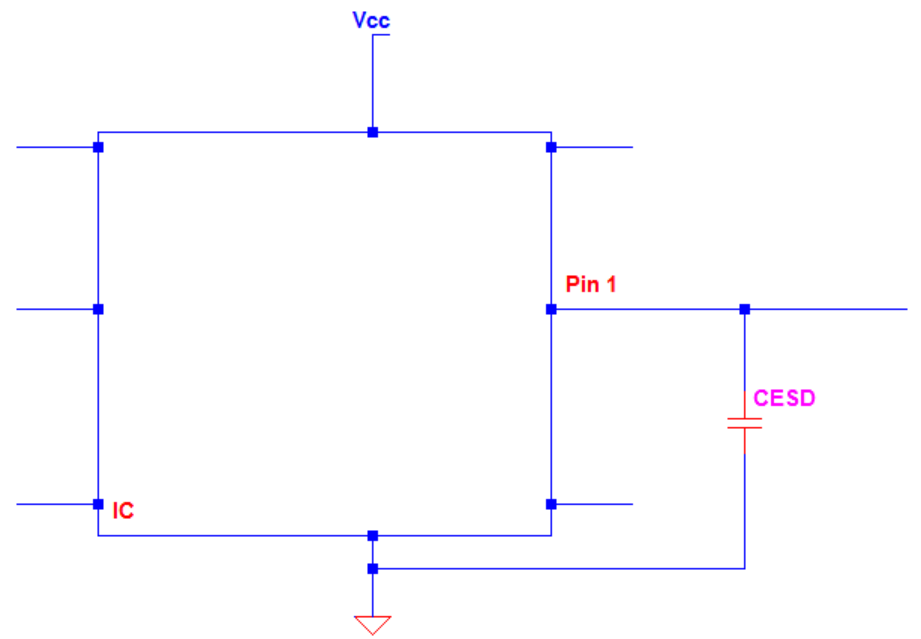

IC 引腳旁邊放置瓷片電容器也可以做到ESD保護。比如當人體觸摸該引腳時，人體上的電容與電路中的電容C ESD形成并聯。這個時候人體內的8kV電位將被抑制，依據的基本原理就是電荷守恒，就是人體內的電荷轉移到了電路的電容上，從而避免損壞器件。
